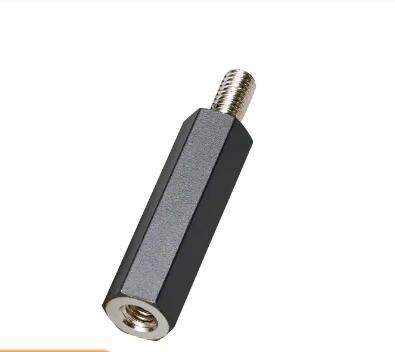

ATENGINEER廣杉計器黃銅墊片BSB-313MBE

價格咨詢：18684999873

貨號: #BSB-313MBE

庫存: 30000件

黃銅墊片（六角形） / BSB-MBE

規格選項:

產品介紹

樹脂墊片

“墊片”是在物體之間創造一定空間的元件，主要用于確保電路板之間的空間。
與金屬不同，樹脂墊片重量輕且不會生銹，因此用于減輕重量、絕緣和耐化學性。
我們有各種尺寸，如杜拉康?、尼龍、PEEK、PPS等，主要是工程塑料樹脂。

六角形雙公墊片符合 RoHS2 標準

它是一種兩端帶有內螺紋的六邊形棱柱形墊片，主要用于固定印刷電路板之間的空間。
又稱內螺紋墊片、內螺紋墊片、內螺紋墊片、高螺母、長螺母。

新產品“PPS Press Washer”的發表

通過采購薄材料厚度的片材并在
沒有片材的情況下進行加工制成的 PPS 墊圈

與傳統的成型產品相比，可以在降低加工成本的同時
，以更低的成本進行批量生產和商業化。

常規產品
（7 PPS 模制墊圈）

新產品
（126 PPS 壓墊圈）

案例 1
功能是必需的，但沒有合適的尺寸，并且選擇
PEEK 材料→會產生比必要更多的零件成本。

案例 2
PPS 墊圈（7 分）沒有匹配的尺寸，選擇定制產品
→產生不必要的零件成本和交貨時間

案例 3
您不需要像 PEEK 那樣多的功能，但您沒有廣泛的 PPS 墊圈選擇，因此選擇 PEEK 墊圈
將花費比您需要的更多的功能→

與傳統產品的區別

PPS 片材的使用
通過沖壓加工進行批量生產
產品陣容的顯著擴展
解決交貨時間和成本問題

更多尺寸選擇，成本更低

平衡所需的功能和成本以解決傳統問題

共 126 產品陣容（產品示例）

鉆	外徑	厚度	商品編號	單價
3.2	7	0.3	PSW-0307-03	9
4.3	9	0.3	PSW-0409-03	11
5.3	10	0.2	接線端子PSW-0510-02	10
6.5	13	0.3	PSW-0613-03	13
8.5	18	0.3	PSW-0818-03	17
10.5	22	0.3	PSW-1022-03	24
13	24	0.3	PSW-1324-03	28

* 在內徑相同的情況下，通過減小厚度可以大大降低
成本。

與其他樹脂的性能比較

	聚甲醛POM 墊圈強調尺寸而不是功能低物料清單成本
	繳費靈PPS 墊圈功能和尺寸選擇同時進行還可以降低組件成本。
	偷看PEEK 墊圈用于需要高功能的環境組件成本高

產品單價示例

商品尺寸			產品單價
鉆	外徑	厚度	聚甲醛	單價	繳費靈	單價	偷看	單價
2.8	8	0.3	CC-2608-03	8	接線端子PSW-2608-03	9	PEW-2608-03	14
3.2	9	0.3	CC-0309-03	8	PSW-0309-03	10	皮 0309-03	14
4.3	10	0.3	CC-0410-03 系列	8	PSW-0410-03	11	PEW-0410-03	15
5.3	12	0.3	CC-0512-03 系列	8	PSW-0512-03	12	皮 0512-03	16
5.6	15	0.3	CC-0515-03 系列	9	接線端子PSW-0515-03	15	PEW-0515-03	21

日本ATENGINEER廣杉計器

無鉛黃銅墊片是一種
符合 RoHS 指令的
環保墊片，使用鉍基 BZ5（易切削黃銅棒）作為材料，
也被認證為“川崎制造品牌”。

導熱、高強度、耐腐蝕、鉍基無鉛黃銅

RoHS 指令和開發背景

在海外（EU）銷售的電氣和電子設備必須遵守歐盟 RoHS 指令，該指令旨在破壞環境并保護人類健康。

歐盟 RoHS 指令的制定旨在促進電氣和電子設備的回收利用，使其不含重金屬和鄰苯二甲酸鹽等有害物質，因此在垃圾填埋場或焚燒時不會影響人類和環境。

最新的 RoHS2 指令規定了 10 種物質作為特定有害用途的限制物質，由于受這些豁免期約束的鉛很快將受到法規的約束，因此有必要將出口產品中使用的材料轉變?yōu)闊o(wú)鉛材料。

在此背景下，我們將其標準化并開始作為使用“鉍系無鉛易切削黃銅”的無鉛黃銅墊片進行銷售。

關于無鉛黃銅材料

它具有與傳統無鎘黃銅材料相同的高強度、可加工性、耐腐蝕性和非磁性。鉛含量為 100 ppm （0.01%）或更低，鎘含量為 10 ppm （0.001%）或更低，即使在鉛豁免解除后也可以作為符合 RoHS 的產品使用。

標準墊片符合 RoHS2 標準

雙內螺紋

	ASE-N 六角形/鍍鎳	M2 系列 M2.5 系列 M2.6 系列 M3 系列 M4 系列 M5 系列 M6 系列
	ARE-N 圓形/鍍鎳	M3 系列
	ARE-SN 圓形 / 扒手 / 鍍鎳	M3 系列

外螺紋/內螺紋

	BSE-N 六角形/鍍鎳	M2 系列 M2.5 系列 M2.6 系列 M3 系列 M4 系列 M5 系列 M6 系列
	BRE-N 圓形/鍍鎳	M3 系列
	BRE-SN 圓形 / 扒手 / 鍍鎳	M3 系列

空虛

CE-N
圓形/空心/鍍鎳

M2 系列
M2.6 系列
M3 系列
M4 系列
M5 系列
M6 系列

特殊墊片符合 RoHS2 標準

D-Sub 連接器 - 用于安裝

	DSE-AN L=4.3~18/ 外螺紋長度 5~10	M2.6-M2.6 系列
	DSE-BN L=6.15~6.2/ 外螺紋長度 6	M2.6-M3 系列
	DSE-CN L=4.6~6.2/ 外螺紋長度 4.5~10	貨號 M2.6-#4-40
	DSE-DN L=4.8~6.1/ 外螺紋長度 6~12	M3-M2.6 系列
	DSE-EN L=4.5~13.6/ 外螺紋長度 3~15	M3-M3 系列
	DSE-FN L=4.5~6.3/ 外螺紋長度 4~15	M3-#4-40
	DSE-GN L=3.75~6/ 外螺紋長度 5.8~12	#4-40-#4-40
	DSE-N L=4.6~6.3/ 外螺紋長度 4~13	M2.6-M2.6 系列 M3-M3 系列 M3-#4-40

雙外螺紋型

ESE-N
六角/鍍鎳

M3 系列
M4 系列

用于短堆疊

MSE-N
六角/短螺紋內螺紋
/鍍鎳

M2.6 系列
M3 系列
